کاربرد و اجزای اسیلوسکوپ چیست ؟

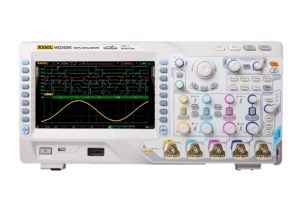

نوسان‌نما یا اسیلوسکوپ (Oscilloscope) دستگاهی الکترونیکی است که امکان مشاهده ولتاژ را فراهم می‌کند. غالباً مقدار ولتاژ به صورت نموداری دوبعدی نمایش داده می‌شود که محور افقی، زمان و محور عمودی آن ولتاژ است.

از اسیلوسکوپ برای نمایش موج استفاده می‌شود.علاوه بر دامنه، معمولاً نوسان‌نماها قادر به اندازه‌گیری و نمایش دیگر پارامترها مانند عرض پالس، دوره تناوب و زمان بین دو حادثه (مانند وقوع دو پیک) هستند.

اسیلوسکوپ ها در مراکز علمی ، پزشکی ، مهندسی و صنایع ارتباطی از قبیل موبایل و نظامی کاربرد دارند. معمولا اسیلوسکوپ های معمولی و با کاربرد عمومی برای تعمیر و رفع عیب دستگاه های الکترونیکی و در آزمایشگاه ها استفاده می شوند اما برخی از آنان ممکن است برای بررسی سیستم احتراق خودرو یا نمایش ضربان قلب ( الکتروکاردیوگرافی ) استفاده شوند.

اجزای اسیلوسکوپ چیست؟

اسیلوسکوپ از یک لامپ پرتو کاتدی که قلب دستگاه است و تعدادی مدار برای کار کردن لامپ پرتو کاتدی تشکیل شده است. قسمتهای مختلف لامپ پرتو کاتدی عبارتند از:

تفنگ الکترونی

تفنگ الکترونی باریکه متمرکزی از الکترونها را بوجود می‌‌آورد که شتاب زیادی کسب کرده‌اند. این باریکه الکترون با انرژی کافی به صفحه فلوئورسان برخورد می‌کند و بر روی آن یک لکه نورانی تولید می‌‌کند. تفنگ الکترونی از رشته گرمکن ، کاتد ، شبکه آند پیش شتاب دهنده ، آند کانونی کننده و آند شتاب دهنده تکیل شده است.

الکترونها از کاتدی که بطور غیر مستقیم گرم می‌شود، گسیل می‌‌شوند. این الکترونها از روزنه کوچکی در شبکه کنترل می‌‌گردند. شبکه کنترل معمولا یک استوانه هم محور با لامپ است و دارای سوراخی است که در مرکز آن قرار دارد. الکترونهای گسیل شده از کاتد که از روزنه می‌‌گذرند (به دلیل پتانسیل مثبت زیادی که به آندهای پیش شتاب دهنده و شتاب دهنده اعمال می‌‌شود)، شتاب می‌‌گیرند. باریکه الکترونی را آند کانونی کننده ، کانونی می‌‌کند.

صفحات انحراف دهنده :

صفحات انحراف دهنده شامل دو دسته صفحه است. صفحات انحراف قائم که بطور افقی نسب می‌شوند و یک میدان الکتریکی در صفحه قائم ایجاد می‌‌کنند و صفحات y نامیده می‌شوند. صفحات انحراف افقی بطور قائم نصب می‌شوند و انحراف افقی ایجاد می‌‌کنند و صفحات x نامیده می‌‌شوند. فاصله صفحات به اندازه کافی زیاد است که باریکه بتواند بدون برخورد با آنها عبور کند.

صفحه فلوئورسان :

جنس این پرده که در داخل لامپ پرتو کاتدی قرار دارد، از جنس فسفر است. این ماده دارای این خاصیت است که انرژی جنبشی الکترونهای برخورد کننده را جذب می‌‌کند و آنها را به صورت یک لکه نورانی ظاهر می‌سازد. قسمتهای دیگر لامپ پرتو کاتدی شامل پوشش شیشه‌ای ، پایه که از طریق آن اتصالات برقرار می‌‌شود، است.

مولد مبنای زمان

این دستگاه بیشتر برای اندازه گیری و نمایش کمیت های وابسته به زمان بکار می‌‌روند. برای این کار لازم است که لکه نورانی لامپ روی پرده با سرعت ثابت از چپ به راست حرکت کند. بدین منظور یک ولتاژ مثبت به صفحات انحراف افقی اعمال می‌‌شود. مداری که این ولتاژ مثبت را تولید می‌‌کند، مولد مبنای زمان یا مولد رویش نامیده می‌‌شود.

سیستم انحراف قائم

چون سیگنالها برای ایجاد انحراف قابل اندازه گیری بر روی صفحه لامپ به اندازه کافی قوی نیستند، لذا معمولا تقویت قائم لازم است. هنگام اندازه گیری سیگنالهای با ولتاژ بالا باید آنها را تضعیف کرد تا در محدوده تقویت کننده‌های قائم قرار گیرند. خروجی تقویت کننده قائم ، از طریق انتخاب همزمانی در وضعیت داخلی، به تقویت کننده همزمان نیز اعمال می‌‌شود.

مشخصات فنی ،قیمت و تنوع این محصول را در صفحه خرید انواع دستگاه اسیلوسکوپ مشاهده نمایید.
