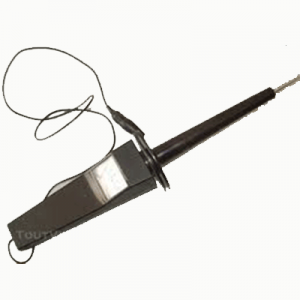

پراب اسیلوسکوپ مخصوص هایولتاژ مدل SEW-PD 20S

SEW-PD 20S OSCILLOSCOPE PROBE

گاهی اوقات دامنه سیگنال های مورد سنجش بيشتر از مقداري است كه توسط اسيلوسكوپ بتوان آنرا اندازه گيري كرد جهت برطرف کردن این مشکل ناگزیر به استفاده از مقسم ولتاژ و یا پراب اسیلوسکوپ می باشد. توسط پراب هایولتاژ مدل SEW-PD 20S می توان سیگنال AC تا 20 کیلو ولت و سیگنال dc  تا 30 کیلو ولت را اندازه گیری کرد.

اطلاعات بیشتر

قیمت : قیمت :تومان2,050,000
تعداد

گاهی اوقات دامنه سیگنال های مورد سنجش بيشتر از مقداری است كه توسط اسيلوسكوپ بتوان آنرا اندازه گيري كرد جهت برطرف کردن این مشکل ناگزیر به استفاده از مقسم ولتاژ و یا پراب اسیلوسکوپ می باشد یکی از انواع تقسیم کننده های ولتاژ ، پراب مقسم ولتاژ مقاومتی SEW PD20S می باشد که برای کاهش دامنه ولتاژ به شکلی که بتوان آن را توسط اسیلوسکوپ اندازه گیری کرد مورد استفاده قرار می گیرد. انواع پروب اسیلوسکوپ معمولا با مضرب تضعیف مختلف از جمله ۱۰x، ۱۰۰x و یا ۱۰۰۰x استفاده می شوند برای مثال  در حالت ۱۰x شکل موج در پروب ۱۰ برابر تضعيف شده و سپس به اسيلوسکوپ اعمال می گردد شکل موج نمایش داده شده در صفحه اسیلوسکوپ هنگام استفاده از پرابx10 برابر ۰٫۱  مقدار واقعی از آن موج میباشد.

پراب اسیلوسکوپ PD-20S

  • اندازه گیری ولتاژ AC20KV
  • اندازه گیری ولتاژDC30KV
  •  تضعیف کننده ولتاژ ۱۰۰۰ : ۱
  • امپدانس ورودی ۵۰۰ مگا اهم
  • طول سیم ۱ متر
  •  دارای استاندارد EN61010-1,EN61326-1
  • ساخت تایوان
وزن 0.260 kg
کمیت قابل اندازه گیری

پراب های ولتاژ اسیلوسکوپ

رنج اندازه گیری ولتاژ

30 کیلو ولت DC-20 کیلو ولت AC
