فانکشن ژنراتور چیست؟ کاربرد و تفاوت آن با سیگنال ژنراتور
یکی از وسایل مهم جهت تولید انواع مختلف امواج الکتریکی در آزمایشگاه های برق و الکترونیک فانکشن ژنراتور می باشد. مهندسان، تعمیرکاران برق و همه کسانی که به نحوی با بردهای الکترونیکی سروکار دارند، از فانکشن ژنراتور برای شبیه سازی موج الکتریکی استفاده میکنند. در این مقاله توضیح می دهیم، فانکشن ژنراتور چیست؟ همچنین به کاربرد و تفاوت آن با سیگنال ژنراتور می پردازیم. در پایان این مقاله شما هم با شناخت کافی می توانید بهترین دستگاه تولید شکل موج الکتریکی مناسب با نیاز خود را انتخاب نمایید.
فانکشن ژنراتور چیست؟ تولید کننده شکل موج های الکتریکی
برای پروژه های طراحی و تحقیقاتی، عیب یابی و تولید انواع مدار الکترونیک نیاز به تزریق انواع شکل موج با ویژگی های مختلف به مدار داریم. تولید انواع موج با فرکانس و دامنه های مختلف توسط فانکشن ژنراتور انجام می گردد. به عبارت دیگر میتوان گفت دستگاهی که انواع شکل موج های الکتریکی از قبیل سینوسی، مربعی، مثلثی و دندان اره ای را تولید می کند فانکشن ژنراتور می باشد. در ادامه تصویر انواع شکل موج الکتریکی را مشاهده نمایید.
معنی لغوی فانکشن به معنی عمل و عملکرد می باشد به همین دلیل دستگاه تولید کننده شکل موج های الکتریکی را فانکشن ژنراتور می نامند. طراحی مدار فانکشن و ساخت فانکشن با آردوینو در پروژه های دانشجویی کمک بسیاری در شناخت و تولید انواع شکل موج های الکتریکی می کند. در ادامه به کاربرد فانکشن ژنراتور و تفاوت آن با سیگنال ژنراتور می پردازیم.
کاربرد فانکشن ژنراتور چیست؟
مهمترین کاربرد این دستگاه در مراکز تحقیق و توسعه و آزمایشگاه های الکترونیک جهت تزریق انواع شکل موج دلخواه با ویژگی های مختلف به مدارهای الکترونیکی است. معمولا در کنار دستگاه فانکشن ژنراتور اسیلوسکوپ مورد نیاز است تا بتوانیم شکل موج های تولید شده توسط فانکشن ژنراتور را مشاهده کنیم.
کاربرد فانکشن ژنراتور در خطوط تولید وسایل الکترونیک در کارخانه ها، در مراکز تعمیرگاهی صنعت برق و الکترونیک، آزمایشگاههای مختلف برق و الکترونیک، در لابراتوارهای و مراکز تحقیقاتی علوم فیزیک ، شیمی و مخابرات کاربرد وسیعی دارند.
تفاوت سیگنال ژنراتور با فانکشن ژنراتور چیست؟
فانکشن ژنراتور و یا دستگاه های مولد موج قابلیت تولید انواع شکل موج های الکترونیکی با فرکانس و دامنه متفاوت را دارا می باشند. کاربرد این دستگاه عموما در آزمایشگاهها برق و الکترونیک جهت شبیه سازی شکل موج الکتریکی می باشد. در ادامه به اینکه؛ تفاوت سیگنال ژنراتور با فانکشن ژنراتور در چیست؟ می پردازیم.
- سیگنال ژنراتورها فقط قابلیت تولید شکل موج سینوسی را دارند سیگنال سینوسی تولید شده توسط سیگنال ژنراتورها دارای دامنه و فرکانس های بیشتری نسبت به فانکشن ژنراتورها است.
- سیگنال ژنراتورها علاوه بر توانایی تولید سیگنال سینوسی با مدولاسیون های مختلف، توانایی انتخاب پله های متفاوت مابین دو فرکانس شروع و پایان را در اختیار کاربر قرار می دهند. کاربرد سیگنال ژنراتورها در حوزه مخابراتی و یا حوزه سیگنال های RF است.
- فانکشن ژنراتور ها عموما در فرکانس های پایینتر از سیگنال ژنراتور ها کار می کنند و سیگنال ژنراتور های با پهنای باند بالا از قابلیت تولید موج دلخواه پشتیبانی نمی کنند. در جدول زیر بصورت خلاصه ، تفاوت های مهم سیگنال ژنراتورها و فانکشن ژنراتورها را مشاهده نمایید. :
معیار مقایسه سیگنال ژنراتور فانکشن ژنراتور نوع موج تولیدی معمولاً فقط موج سینوسی تولید می کند تولید موجهای سینوسی، مربعی، دندانهارهای، مثلثی پایداری فرکانس پایداری فرکانسی محدودتر پایداری فرکانسی بالاتر قفل فاز با منبع خارجی دارای قابلیت قفل فاز فاقد قابلیت قفل فاز روش کنترل فرکانس فرکانس توسط کنترلکننده محدوده فرکانس تنظیم میشود فرکانس با تغییرمقدار جریان محرک انتگرالگیر کنترل میشود کاربرد کلی بیشتر برای تولید سیگنالهای ساده، بهخصوص موج سینوسی | برای آزمایش مدارها و تولید شکلموجهای متنوع
نکات مهم در انتخاب دستگاه فانکشن ژنراتور
- توانایی تولید انواع مختلف شکل موج های الکتریکی
- توانایی تولید موج های دلخواه
- مقداردامنه و فرکانس خروجی دستگاه
- تعداد کانال های خروجی دستگاه
- سرعت تولید شکل موج
- قابلیت سنکرون کردن شکل موج تولید شده با سیگنال خارجی
- توانایی ثبت و ذخیرهسازی سیگنال
- قابلیت ارتباط با PC
ویژگی های مهم در انتخاب دستگاه سیگنال ژنراتور
- فرکانس خروجی دستگاه
- مقداردامنه خروجی دستگاه
- توانایی اعمال انواع مدولاسیون برروی سیگنالهای AM, FM, PULSE, FSK, PSK
- قابلیت فاز نویز پایین
- توانایی تولید پله های کوچکتر در بازه فرکانسی تولید شده
- قابلیت سنکرون کردن شکل موج تولید شده با سیگنال خارجی
- توانایی ثبت و ذخیرهسازی سیگنال
- قابلیت ارتباط با PC
مشخصات ، قیمت و تنوع این محصول را در صفحه انواع فانکشن ژنراتور مشاهده نمایید.

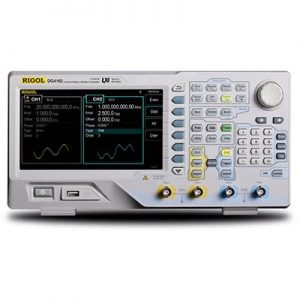

در انتها می توانید فیلم آموزش کار با فانکشن ژنراتور سری DG4000 کمپانی Rigol را در این قسمت مشاهده نمایید.
